氣體渦街流量計的測量精度該如何調試？

發布時間：2020-06-01

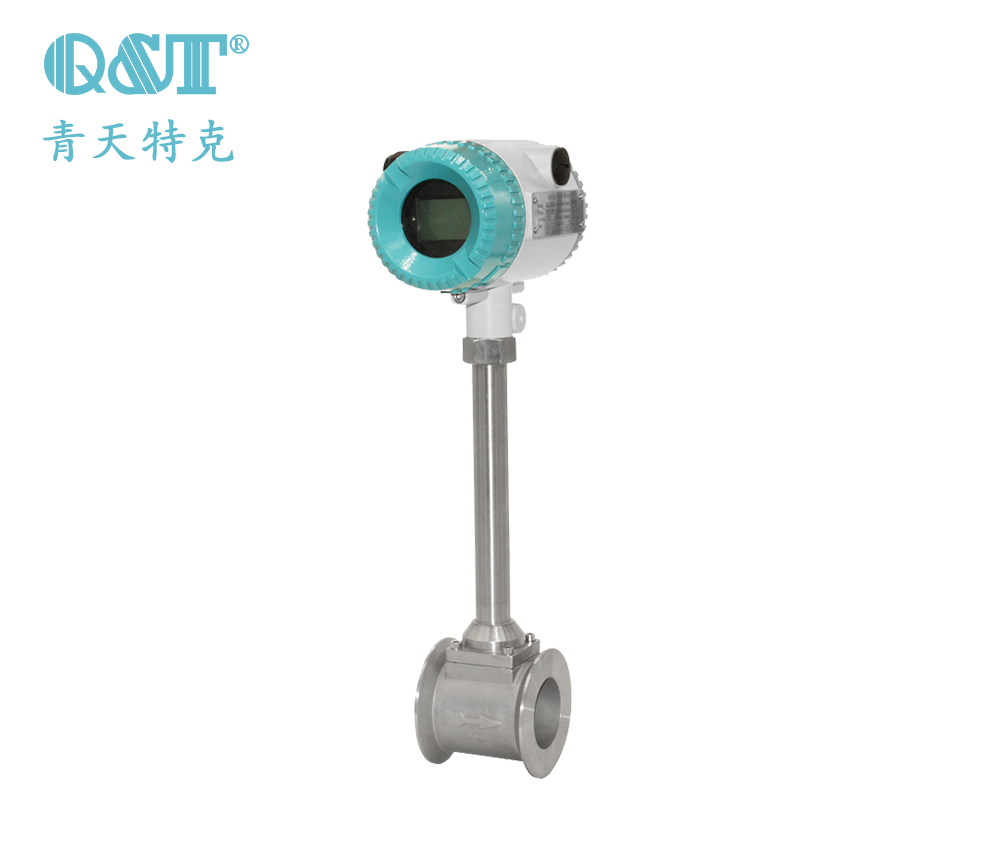

渦街流量計的制造原理是根據卡門渦街，其測量形式分為以下三種：基本型、壓差型、溫差補償一體型。我們在購買選擇的時候一定要注意其型號是否符合自己的測量要求，同時我們還需注意應該怎樣去正確的安裝，安裝完成后又該如何調試其精度？那么今天，就讓青天特克來為大家注意講解。

在影響渦街流量計的測量精度的因素當中，其中最主要的因素為：振動、脈沖干擾、測量的介質、安裝的方式及流體的狀態等。那么接下來我們就具體的來講一下管道振動。

管道振動

渦街流量計實質上是流體振動型流量計，除開壓電晶體檢測式渦街流量計之外，其他的渦街流量計對機械振動非常敏感。因?yàn)闇u街流量計輸出脈沖與流速為正比的關系、檢測渦街的升力與流速平方和被測流體的密度同樣成正比，所以在小流量時，渦街流量傳感器信號頻率低且幅值增大，收到低頻的管道振動攪擾影響削弱，輸出脈沖也因而誤差變小。

處理方法：

（1）增加管道固定支架，抑制管道振幅；

（2）調劑儀表電路設定狀況，力圖清除振動帶來的影響；

（3）如以上均無法完成時可依據渦街流量計對不同方向的抗振能力的不同，在裝置管線上的流量方向用X-Y-Z三維坐標示意，X是管道中央線方向，即流量計進出口的方向，Z是流量計的柱體軸向，Y是與管道中央線垂直同時與流量計柱體軸向垂直的方向，也是渦街流量計橫向力作用的方向。流量計Z方向的抗振能力強而Y方向差。視察或測量管道的主要振動方向，旋轉流量計，知道Z軸與此主振方向重合，把儀表固定在該方向上。盡可能減少管道振動對流量計測量的影響。
